作为初次接触光固化3D打印的新手用户，建立安全规范的操作流程是确保打印成功和人身安全的关键。本WIKI指南将按照安全准备 → 树脂处理 → 打印设置 → 后处理 → 材料储存的全过程提供操作指导。

重要安全提示： 未固化的光敏树脂具有刺激性，操作时必须佩戴丁腈手套和护目镜，并在通风良好的环境下进行。

安全准备与设备检查

个人防护装备准备：必须佩戴丁腈手套（非乳胶手套）和护目镜，有条件的还可以佩戴含活性炭滤芯的防毒面具，戴防护围裙，并确保操作区域通风良好，避免阳光直射。

打印机首次使用检查：

• 使用附带的校准卡或纸张，确保平台与液晶屏幕平行
• 开机执行屏幕测试，检查是否有坏点或显示异常
• 检查树脂槽底部的离型膜是否平整、无划痕
• 空载运行平台升降，确认运动平稳无异常声响

树脂开封与灌注

树脂开封前，请先确认树脂瓶密封完好，首次使用前务必上下摇晃瓶身2-3分钟，使颜料和树脂充分混合。随后在通风处缓慢打开瓶盖以释放可能的内压，并立即检查树脂颜色是否均匀，有无分层或沉淀物。

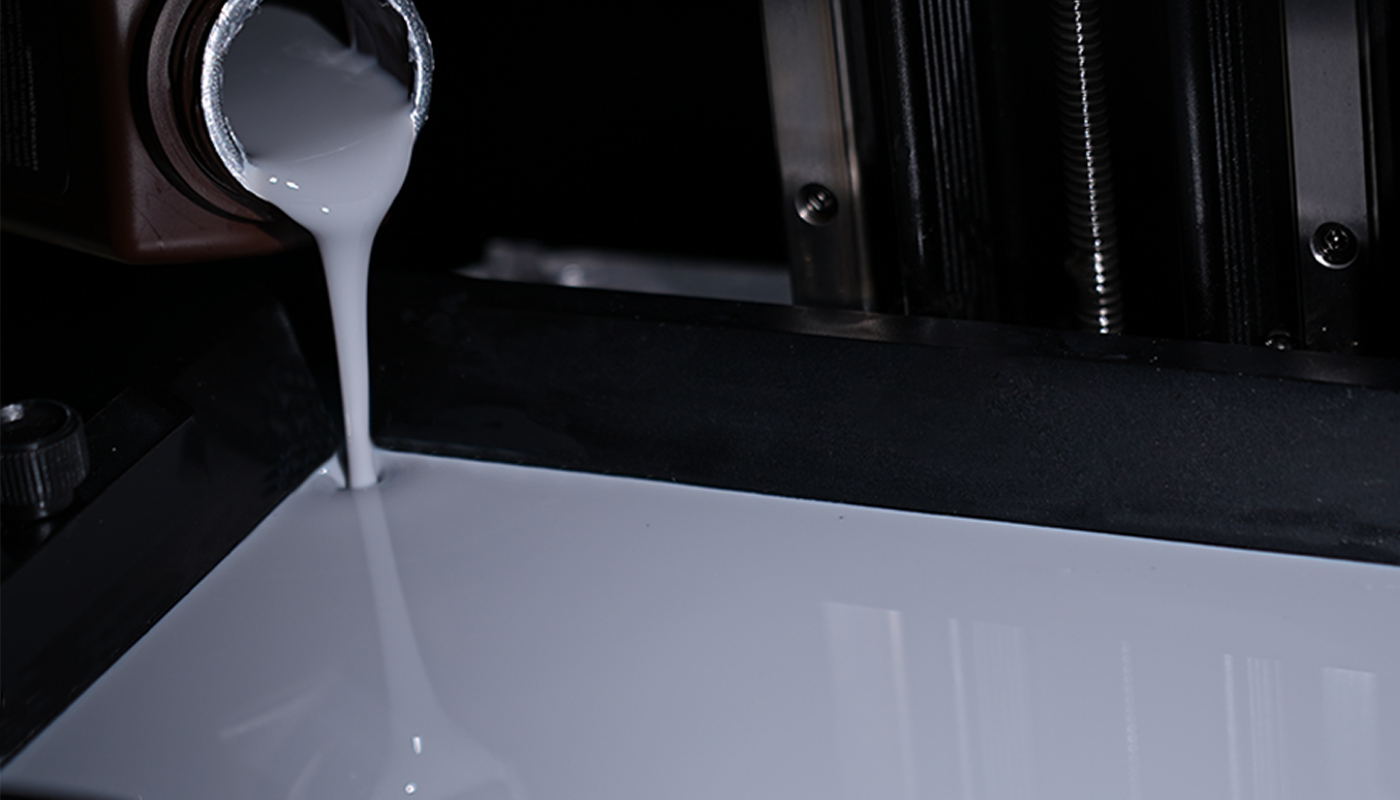

树脂灌注规范步骤：

1、将树脂槽放置在平稳桌面

2、沿槽壁缓慢倒入树脂，避免产生过多气泡

3、液面应略低于最高刻度线

4、如有气泡产生，静置10-15分钟

5、将树脂槽平稳放入打印机卡槽

特别提醒： 不同品牌或类型的树脂不可混合使用，更换树脂前必须彻底清洗树脂槽。

模型准备及打印

新手用户首次打印建议选择底部接触面积大、结构简单的模型，避免打印精细、悬垂结构多的复杂模型。在软件中设置曝光时间和首层曝光等参数时，可参考厂家建议值。熟悉操作后，也可尝试第三方参数设置。

准备好切片后的模型，通过网络发送或U盘拷贝至打印机开始打印。请确保打印机放置在通风良好的位置，例如阳台等开阔区域。

打印启动流程：

• 确认平台已锁紧，树脂槽放置到位
• 务必观察前5层打印，确认底部固化正常附着
• 打印过程中避免移动或震动打印机

后处理流程

1、清洗：戴手套用铲刀将模型从平台取下，浸入盛有95%异丙醇、酒精或专用树脂清洗剂的容器中，使用软毛刷仔细清洁表面及细节部位；取出后置于干净的清洗剂中进行二次漂洗，确保无残留树脂。清洗完的模型，拿出来可以放在通风的地方晾干，如果有镂空、挖洞的模型要注意把内部的酒精也倒干净。

2、拆除支撑：在模型尚未完全固化（即清洗后、固化前）拆除支撑结构，此时材料韧性最佳。使用水口钳或支撑拆除工具从根部剪断支撑点，避免直接撕扯损伤模型表面。

3、二次固化：将晾干后的模型放入UV固化箱，根据体积设置10-20分钟固化时长，期间需旋转模型确保各面接受均匀照射；固化后静置24小时使材料完成应力释放，达到最佳机械性能。

清理打印机

当打印平台上有残留的树脂时，请保持料槽在打印机上，避免移动过程中树脂滴落损坏LCD屏幕。将平台浸入装满酒精或专用清洗剂的容器中，使用软毛刷轻轻刷洗表面直至树脂完全溶解。清洗完成后取出平台，置于通风处自然晾干。

如果接下来还需要继续打印的话，可在确保树脂无杂质的情况下，直接补充足量树脂继续使用；如需更换树脂或暂停打印，建议使用滤网将树脂过滤后回收至原装瓶。清洁料槽时，用纸巾蘸取适量酒精轻轻擦拭槽壁与底部薄膜，溶解残留树脂后用干纸巾擦净表面。

树脂储存与管理

开封后储存要求：使用后请立即拧紧瓶盖，将树脂瓶存放于阴凉、避光处，环境温度建议保持在 15–25℃，避免高温及阳光直射。请在瓶身标注开封日期，并尽量在 6 个月内使用完毕，以确保打印质量。

长期不使用处理：建议将树脂槽内剩余树脂过滤后倒回原瓶，随后使用酒精彻底清洗树脂槽与平台。关闭打印机电源，为液晶屏幕贴上保护膜，并将所有接触过树脂的工具用酒精清洁后密封存放，以备下次使用。

新手常见错误与预防

• 必须全程佩戴丁腈手套，准备备用手套
• 确保通风，或配备空气净化器
• 彻底清洗后才能更换树脂类型
• 二次固化是获得最佳性能的必要步骤
• 避免紫外线干扰，打印机工作时关闭舱门

当您已掌握LCD树脂打印的基础操作，希望打印出强度更高、细节更清晰、应用更广泛的作品时，就需要对材料、打印机功能和先进技术有更深入的了解。本进阶用户指南将为您提供系统化的技术提升路径，内容聚焦三个核心维度：

• 材料选择
• 设备性能调校
• 应用拓展

请随指南逐步深入，系统化完善您的打印工艺体系。

材料选择

树脂材料的选择直接决定了打印件的最终属性和应用场景。从"能用"到"好用"的跨越，意味着需要超越通用刚性树脂的限制，根据具体的功能性、美观性或专业性需求进行精准匹配。

以下是几款常见的高性能树脂分类及其核心应用指南：

刚性树脂：综合性能均衡的基础光敏树脂，在机械强度、打印精度和成本控制间保持平衡，适合常规模型制作.

核心特点

①性能均衡：在强度、精度、韧性、价格间取得最佳平衡。

②新手友好：对曝光参数、环境温度不敏感，打印成功率高。

③易后处理：支撑易去除，易于打磨、喷涂，兼容性广。

局限性

①性能平庸：无突出特长，强度、耐热、韧性均无法满足高端功能需求。

②易随时间老化：长期暴露可能变脆、发黄，不适合制作永久性部件。

③细节有限：对于极精细的纹理或微孔结构，表现不如专用高精度树脂。

应用场景：用于概念验证、外观原型、教学演示及非关键的展示模型。

高韧性树脂：具备卓越的延展性和抗冲击能力，打印件可以反复弯曲而不断裂。

核心特点

①高延展性：断裂伸长率极高（通常>20%），能承受大幅弯曲而不破裂。

②抗冲击：可吸收突然的冲击能量，防止脆性断裂。

③抗疲劳：适合制作需要反复形变（如卡扣）的部件。

局限性

①刚度不足：受力时易发生弹性形变，不适合需要绝对刚性的结构。

②表面处理难：打磨时易产生毛边，难获得镜面效果。

③耐热性一般：热变形温度通常低于刚性树脂。

应用场景：专门用于设计活扣、卡夹、柔性铰链、防摔外壳，以及需要耐用性的功能模型。

耐高温树脂：具有高弹性模量和出色热稳定性的高性能材料，适用于要求严格尺寸稳定性和耐热性的结构件及热环境原型。

核心特点

①高刚度与稳定性：高模量，低蠕变，能长期保持精确尺寸。

②卓越耐热性：热变形温度高，可在150°C以上环境保持性能。

③优秀的抗蠕变性能：在持续负载下不易变形。

局限性

①脆性大：断裂伸长率低，不耐冲击，可能因突然应力而开裂。

②内应力高：固化收缩可能导致翘曲，大型实心件风险高。

③流程复杂：通常需要精确的二次热固化才能达到标称性能。

打印建议

模型准备：必须进行空心化并设计足够的泄流孔，以减小内部应力。

打印环境：在温暖环境中打印，确保树脂流动性。

使用较慢的抬升速度：较低的提升速度可降低层分离过程中的剥离力，并有助于提高打印可靠性。

后处理关键：严格遵循数据表进行二次热固化（温度、时间、升温速率）。

应用场景：适用于制作热成型模具、流体测试件或高温环境下的功能原型。

高精度树脂：细节表现最好的材料，固化收缩率极低，能再现极致细节，确保尺寸精度。

核心特点

①极致细节：能再现微米级特征，边缘锐利清晰。

②尺寸保真：体积收缩率极低，打印变形最小，尺寸精度最高。

③表面光滑：固化后表面致密，适合直接进行电镀或精密铸造。

局限性

①通常强度和韧性一般，不适合承重或受力部件。

②需要极其精确的曝光校准。

③成本较高。

打印建议

应用场景：专用于珠宝铸造熔模、微缩模型、精密机械原型。

精细校准：使用专业校准模型精细调整每层曝光时间，以达到最佳细节与尺寸平衡。

后处理注意：清洗后需彻底干燥再固化，避免水渍影响表面。可直接用于硅胶翻模或作为精密装配的最终零件。

柔性树脂：可模拟橡胶质感，具有良好的回弹性。

核心特点

①类橡胶弹性：硬度范围广，可模拟从软凝胶到硬轮胎的质感。

②高回弹性：压缩或拉伸后能迅速恢复原状。

③良好的抗撕裂性：适用于需要反复变形的应用。

局限性

①打印挑战大：粘度高，离型力巨大，易导致打印失败或模型变形。

②支撑难去除，打磨、切割几乎无法进行。

③部分材料会随时间硬化或变脆。

怎么用

模型设计：尽可能设计为自支撑结构，避免大截面。模型底部使用大量轻触支撑。

打印设置：大幅降低抬升速度，增加休息时间。

后处理技巧：用温水浸泡使模型和支撑变软后再小心剥离。使用旋转固化箱确保均匀固化。

应用场景：适用于制作功能性密封件、缓冲件或柔体机器人关节。也用于制作密封圈、缓冲垫、鞋类原型或可变形结构。

牙科树脂：经过医疗认证的安全材料，专门用于制作需要接触人体的牙科器械和手术导板。

核心特点

①安全认证：通过严格的生物相容性标准，明确其适用范围。

②高精度与颜色：具备齿科所需的精度和自然牙/牙龈颜色。

局限性

①专用流程：需独立设备与严格操作流程，防止交叉污染。

②性能专用：其力学性能为医疗合规优化，未必是工程最优。

应用场景：主要用于制作种植手术导板、隐形矫治模型、临时牙冠等各类精准的口腔医疗器械与辅助工具。

设备性能调校

光固化打印质量由曝光系统、运动控制、环境管理三大核心模块的协同作用决定，每个系统都包含需要调整的关键参数。这些参数的优化组合是实现高进度、高强度打印的基础。

为帮助用户快速查找定位各类型树脂参数，我们整理了完整的树脂打印参数调校参考表，通过科学运用该参考表，用户可逐步建立针对不同材料与设备的个性化参数库，实现从“基础打印”到“精密控制”的进阶。

应用拓展

本部分将系统地介绍树脂模型从打印完成到获得最佳涂装表面的工艺流程。通过消除打印痕迹、塑造模型表面，帮助您获得色彩鲜艳、细节完美的精美模型作品。

打磨抛光处理

二次固化后，使用手术刀或剪钳小心剪除残留的支撑结构，并用刀修正模型表面，方便后续打磨。

根据模型复杂度与表面要求，一般分3遍打磨：粗磨—细磨——抛光，可根据模型需求选择不同的打磨方式：

1、粗磨：去层纹与支撑痕迹

推荐使用180-800目砂纸或海绵砂纸，主要打磨明显层纹与支撑点。砂纸打磨后可用水和牙刷清洁表面，砂纸洗净后可重复使用。

2、细磨：细化表面

推荐使用800-1800目海绵砂纸，消除粗磨痕迹及细小层纹。针对狭窄缝隙或复杂结构，可将砂纸剪裁成小块，包裹在棉棒上进行精细打磨。

3、抛光：提升质感

推荐使用1800-2500目超细海绵砂纸进行抛光，使表面细腻平滑。

补土处理

1、选择补土类型：

灰色水补土：通用型，适用于大多数颜色打底。

黑色水补土：适合金属色、深色系底漆，增强金属质感。

白色水补土：适合浅色等明亮颜色的打底。

2、使用方法：

将水补土颜料与高浓度酒精按比例稀释，充分摇匀。

采用薄层多次的方式喷涂，每层间隔约10-15分钟，避免堆积流挂。

补土干燥后可检查并修复微小瑕疵，必要时可局部填补模型专用补土。

上色

喷涂：适合大面积上色推荐使用喷笔或罐喷漆，可获得更均匀的涂层，浅色系建议多层薄喷。

浸染/擦拭：针对特定纹理或旧化效果，可用湿巾、棉布蘸取稀释颜料进行局部处理。

笔涂：适合小面积细节修饰，需注意笔触均匀。

保护漆处理：上色完成后，可根据需求对模型喷涂光泽保护漆，保护颜料不掉色并调整最终质感。
